高靜壓低壓差測量傳感器

產品標簽：高靜壓低壓差測量傳感器適用于爐膛正負壓測量、過濾器差壓、潔凈室壓力、變風量系統壓力、工業過程控制、井下通風監測、醫療儀器設備、凈化設備、潔凈工程、風機測量控制等應用中無腐蝕性、不導電氣體的微小差壓監測、測量。

產品范圍

液壓氣動系統電磁閥檢漏
工業過程控制石油石化
能源環保潔凈工程
過濾器前后差壓測量管道氣體、液體差壓測量

高靜壓低壓差測量傳感器

產品詳情

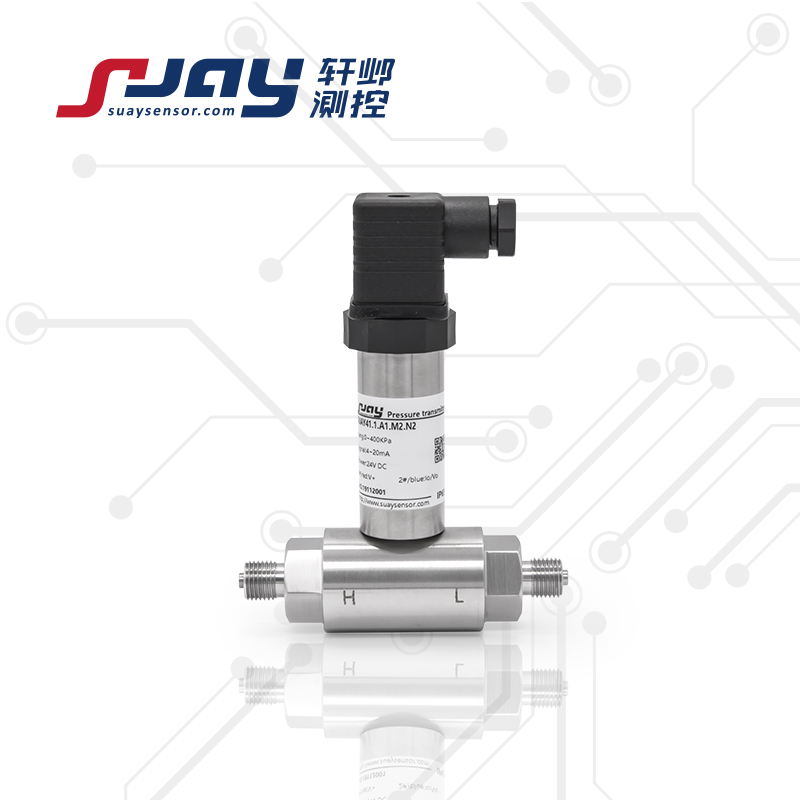

SUAY41差壓變送器
SUAY41差壓變送器選用高端雙膜片差壓傳感器作為感壓核心，該類傳感器是基于半導體硅材料的壓阻效應，通過惠斯通電橋實現壓差與電信號的轉換。傳感器雙面均為316L不銹鋼膜片，兼容絕大多數測量介質。該產品有極好的單端過載能力，適用于高靜壓工況的差壓測量，嚴苛的生產工藝、穩定的信號處理、獨特的結構處理以及低壓差、高靜壓的優點，適用于設備檢漏、電磁閥檢漏、過濾器前后差壓測量、化工、流體壓差測量、密封罐體液位高度測量、工業過程控制、液壓氣動等應用領域。
可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點

T型雙端不銹鋼結構，小巧堅固
高靜壓、低差壓測量，特別適合設備檢漏、系統壓差測量等
極高的單邊過載能力，自身具有很好的過載保護
相比傳統的差壓測量產品，具有安裝方便、性能穩定、精度高、體積小等優點

產品性能指標

測量范圍	0~1KPa...4MPa
單邊過載	1MPa...13Mpa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.075%FS ±0.1%FS ±0.15%FS ±0.25%FS ±0.5%FS
信號輸出/供電	4-20mA 0-5V 0-10V 1-5V	12-36VDC（典型24VDC）
	0.5-4.5V	5VDC/12-36VDC（典型24VDC）
	數字信號輸出RS485	5VDC/5-16VDC/24VDC
工作溫度	-20～80℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g （IEC 60068-2-6）
抗沖擊性	20g，11mS
響應時間	≥5ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5 G1/4 塔型氣嘴（典型）； G1/2 （可選）
電氣連接	接插件（赫斯曼）或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
傳感器膜片	不銹鋼316L
產品重量	約400克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號	量程	精度	輸出	安裝螺紋	電氣連接	特定參數
SUAY41	0~1KPa ...40MPa 量程可選	4:±0.1%FS 3:±0.15%FS 2:±0.25%FS 1:±0.5%FS	A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V4:0.5-4.5V D:RS485 V0:定制	M1:M20*1.5 M2:G1/4 可選： M8:塔型氣嘴 M3:G1/2 M0:定制	N1:直出2米 N2:赫斯曼插頭	S:抗干擾 L:顯示 E:本案防爆
SUAY41.2.A1.M8.N1.E
