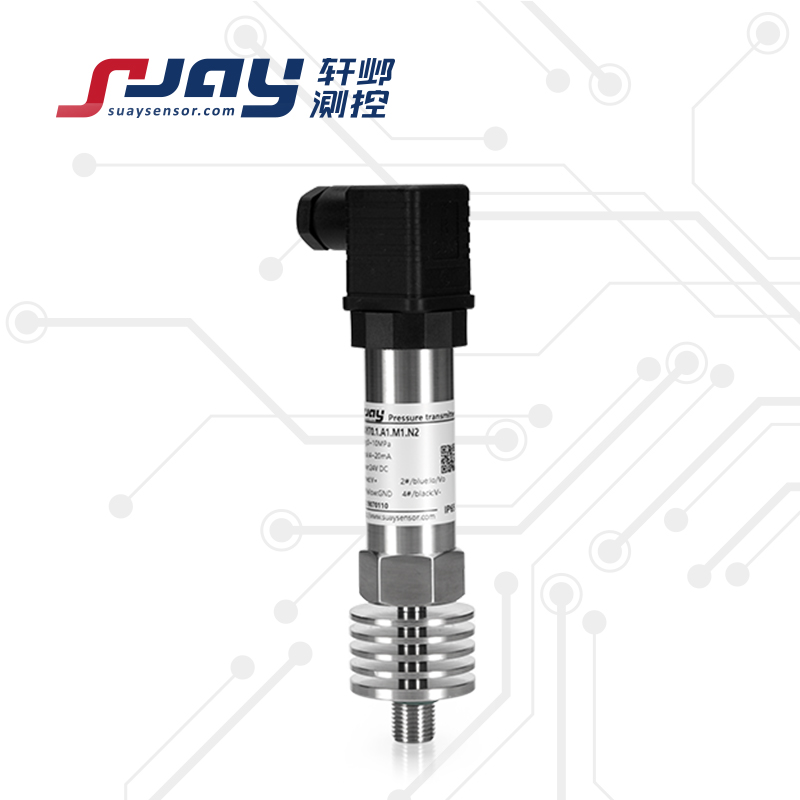

350度高溫液體壓力測量

產品標簽：SUAY70 350度高溫液體壓力測量采用耐高溫的硅-藍寶石技術的感壓膜片作為核心，匹配特殊的溫度補償和片上線性修正技術，使其在寬泛的溫區內有著極好的綜合性能...

產品范圍

航海及造船行業
航空航天
食品衛生行業
電廠電站
醫療制藥業
熱力供暖
石油化工
能源環保

350度高溫液體壓力測量

產品詳情

SUAY70 350度高溫液體壓力測量采用耐高溫的硅-藍寶石技術的感壓膜片作為核心，匹配特殊的溫度補償和片上線性修正技術，使其在寬泛的溫區內有著極好的綜合性能。藍寶石材料對溫度變化極不敏感，在-40至380℃的高溫下，也有著極佳的彈性力敏特性，不會產生疲勞、滯后、PN節漂移等現象，并且抗輻射性能優異。耐磨損、抗疲勞的鈦合金感壓膜片，使該系列產品不僅可以承受高溫，更兼具良好的耐用性、抗沖擊性。利用β相高溫力敏材料與合理的結構設計，可將溫度擴展至450-850℃。該系列壓力傳感器測溫范圍寬，壓力量程覆蓋范圍廣，綜合精度高且穩定性好，測量介質兼容性極好，廣泛應用航空航天、航海及造船、石油化工、電廠電站、油田壓力、食品、醫藥、環保、科研院所等針對高溫流體的精確測量，是極佳的高溫壓力測量解決方案。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點：

工作溫度范圍寬：-40-380℃
量程范圍寬：-100KPa-0-100KPa-260MPa
藍寶石-鈦合金膜片，耐磨損、抗疲勞，防腐蝕，可用于復雜工況
綜合精度高，可進行分段式補償
結構可定制，以適應不同工況，延伸產品適用范圍

產品性能指標：

測量范圍	-100KPa-0-10KPa...1MPa...260MPa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.25%FS ±0.5%FS ±1%FS
信號輸出/供電	4-20mA 0-5V 0-10V 1-5V				12-36VDC（典型24VDC）
	0.5-4.5V				5VDC/12-36VDC（典型24VDC）
	數字信號輸出RS485				5VDC/5-16VDC/24VDC
工作溫度補償溫度	-40～125℃	-40～150℃	-40～200℃	-40～250℃		-40～380℃	0～800℃
	-20～80℃	-20～130℃	0～180℃	0～200℃		0～250℃	0～250℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年最大：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 最大：±0.05%FS/℃
過載能力	60MPa以內2倍滿量程壓力，其它為滿量程的1.5倍
有效測量壽命	﹥106壓力循環（P:10-90%FS）
抗振動性	20g，（IEC 60068-2-6）
抗沖擊性	20g，11mS
響應時間	≤2ms
分辨率	大于10-5（通常受限采集顯示設備，理論無限小）
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5 （典型）; G1/2，G1/4 （可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	IP65（插頭型） IP67（電纜型）
安全防爆	Ex iaⅡ CT5（本安）
密封圈	氟橡膠
傳感器膜片	鈦合金膜片
產品重量	約400克
